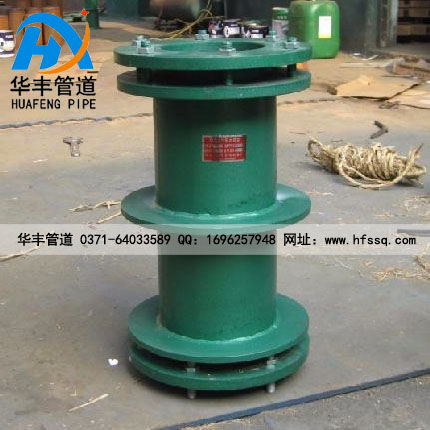

双密封柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,用于减震需要的管路。柔性防水套管主要用在人防墙，水池等要求很高的地方。安装完毕后允许变形。柔性防水套管除了外部翼环，内部还有挡圈，法兰内丝。刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上)装于墙内（多为混凝土墙）。

双密封柔性防水套管说明：

　　1、柔性填料材料：沥青麻丝、聚苯乙稀板、聚氯乙稀泡沫塑料板。

　　2、密封膏、聚硫密封膏、聚氨脂密封膏。

　　3、套管穿墙处如遇非混凝土墙时，应局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm,而且必须将套管一次浇固于墙内。

　　4、穿管处混凝土墙厚小于300，否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少比翼环直径大200mm.

　　5、套管的重量L=300计算，如墙厚大于300时，应另行计算。

　　6、柔性防水套管可根据用户需要制作S312或者S404标准，订货时请注明管外径及适用墙厚。

如需原图请联系华丰在线客服

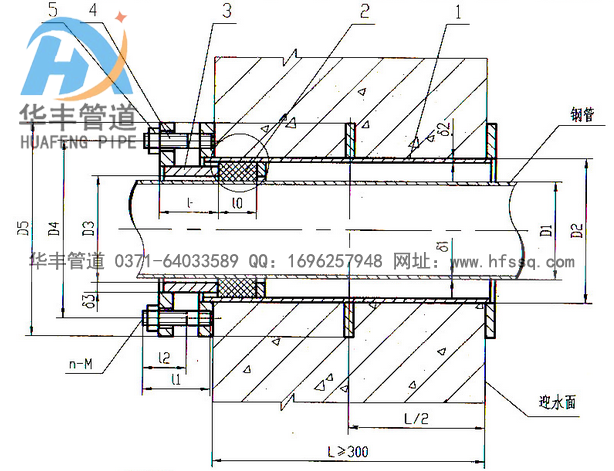

序号	名称	数量	材料
1	法兰套管	1	Q235-A
2	密封圈I型	2	橡胶
3	密封圈II型	1	橡胶
4	法兰压盖	1	Q235-A
5	螺栓	n	4.8
6	螺母	n	4

双密封柔性防水套管技术参数

DN	D1	D2	D3	D4	D5	Ⅰ	10		Ⅰ1	Ⅰ2	D1	D2	D3	n-M
							Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16
150	159	203	165	260	215	65	28	25	76	38	4.5	6	10	6-M16
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27
