华丰*生产伸缩接头厂家。双法兰限位伸缩接头上市以来深受客户的欢迎，产品畅销全国各地。双法兰限位伸缩接头生产技术高超，设备*。

产品介绍:

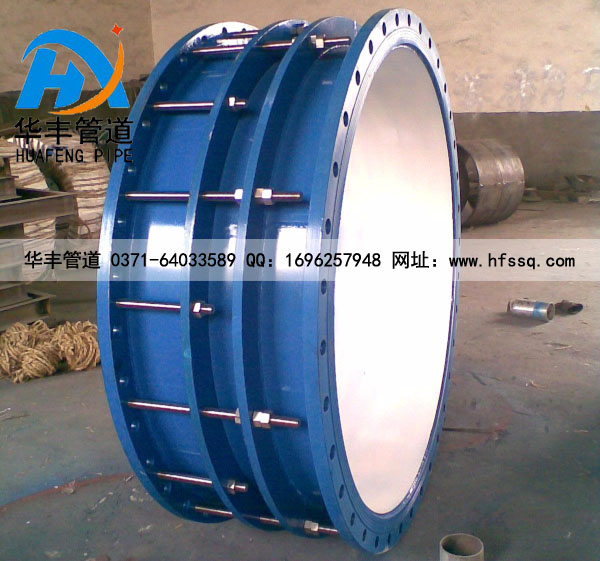

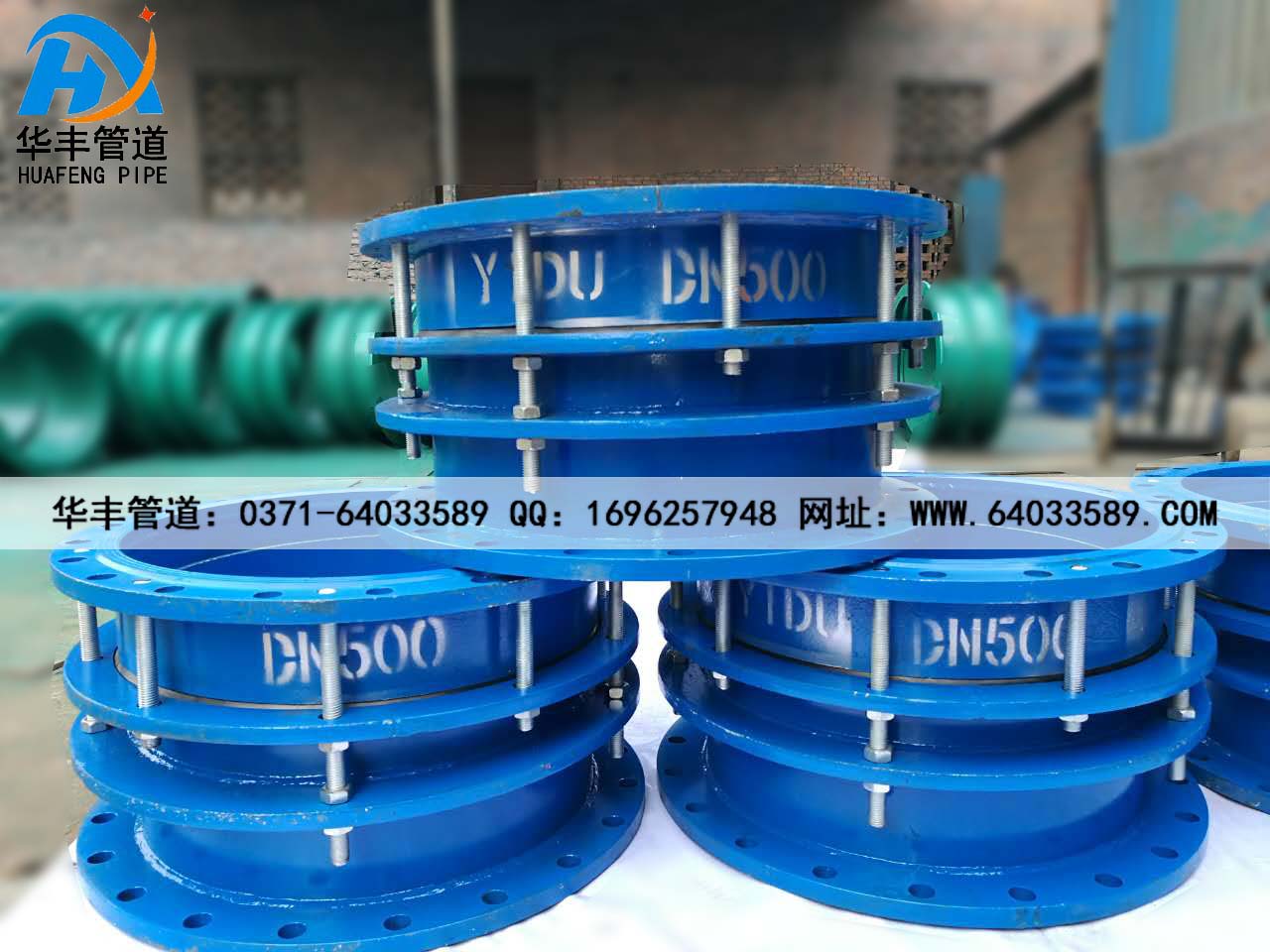

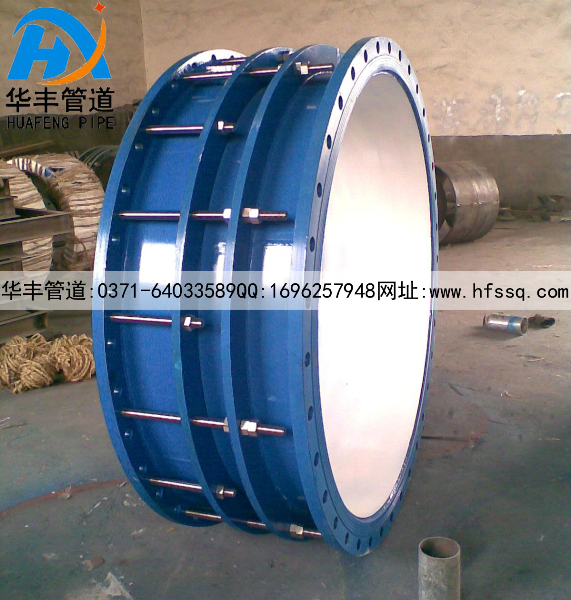

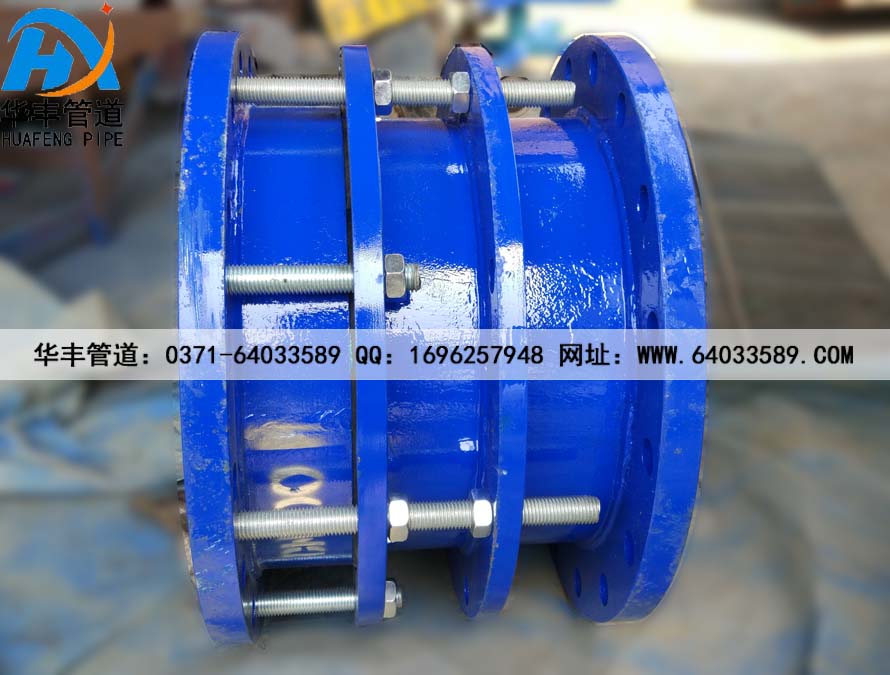

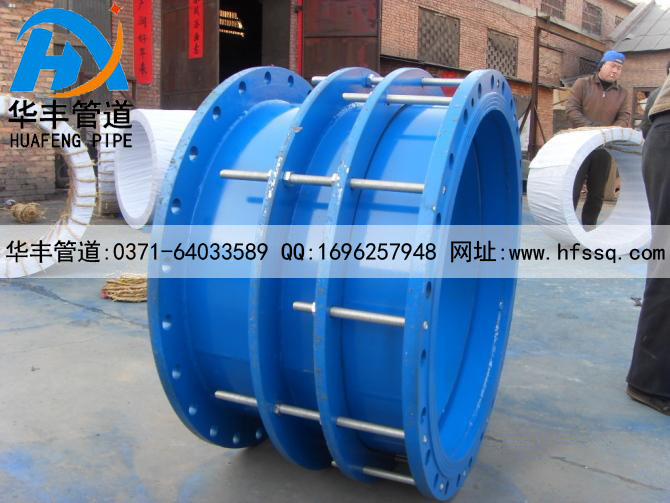

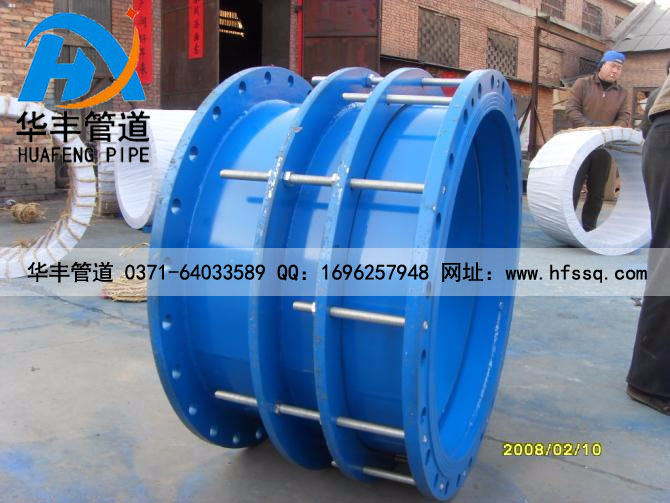

　　VSSJA-2(B2F)型双法兰限位伸缩接头是在松套伸缩接头原有性能的基础上增设限位装置，在*大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其*大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。

安装简要说明：

　　VSSJA-2(B2F)型双法兰限位伸缩接头适用于两边与法兰连接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

工作压力：0.6Mpa  1.0MPa  1.6MPa  2.5Mpa

产品型号：   DN50-DN3800

材    质：碳钢Q235A  球磨铸铁  不锈钢31材料表

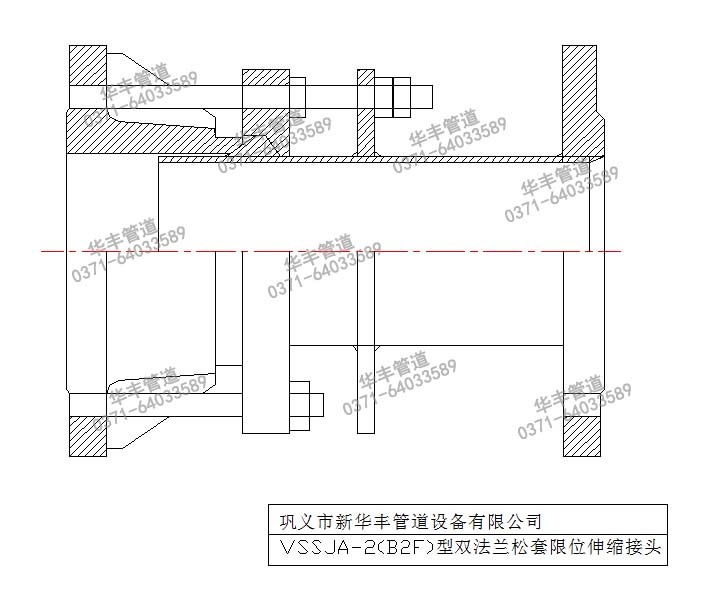

如需原图请联系华丰在线客服

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法兰	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	长螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

PN1.0Mpa型双法兰限位伸缩接头基本尺寸                            单位为毫米

公称        通径        DN	管子        外径        DW	长度        L	伸缩量	法兰连接尺寸
				06MPa				1.0MPa
				法兰外径D	螺栓孔中心圆直径K	螺栓孔径do	螺栓n/个	法兰外径D	螺栓孔中心圆直径K	螺栓孔径do	螺栓n/个
65	76	340	25	160	130	14	4	185	145	18	4
80	89			190	150	18		200	160		8
100	114			210	170			220	180
125	140			240	200		8	250	210
150	168			265	225			285	240	22
200	219			320	280			340	295
250	273			375	335		12	395	350		12
300	325	370	32.5	440	395			445	400
350	377			490	445	22		505	460		16
400	426			540	495		16	565	515	26
450	480			595	550			615	565		20
500	530			645	600		20	670	620
600	630			755	705	26		780	725	30
700	720			860	810		24	895	840		24
800	820	600	65	975	920	30		1015	950	33
900	920			1075	1020			1115	1050		28
1000	1020			1175	1120		28	1230	1160	36
1200	1220			1405	1340	33	32	1455	1380	39	32
1400	1420	640		1630	1560	36	36	1675	1590	42	36
1600	1620			1830	1760		40	1915	1820	48	40
1800	1820			2045	1970	39	44	2115	2020		44
2000	2020			2265	2180	42	48	2325	2230		48
2200	2220			2475	2390		52	2550	2440	56	52
2400	2420			2685	2600		56	2760	2650		56
2600	2620	710	70	2905	2810	48	60	2960	2850		60
2800	2820			3115	3020		64	3180	3070		64
3000	3020			3315	3220		68	3405	3290	60	68
3200	3220			3525	3430		72
