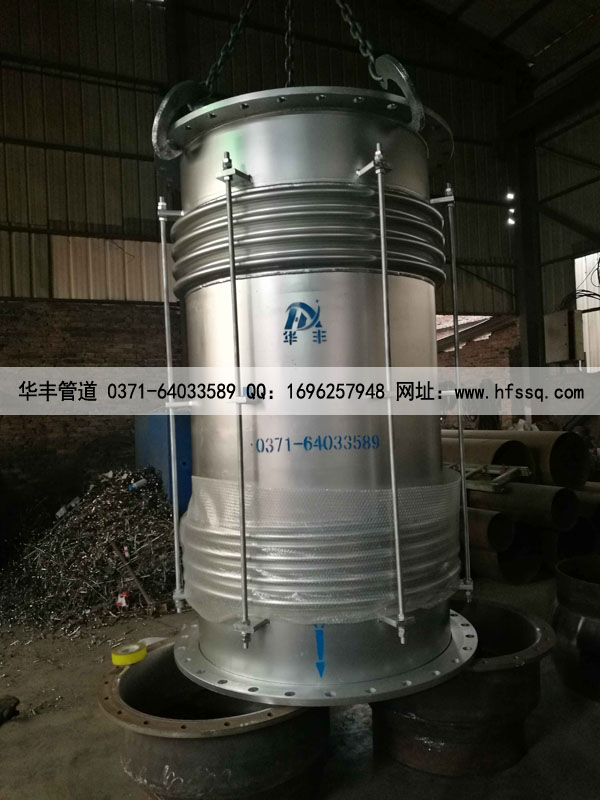

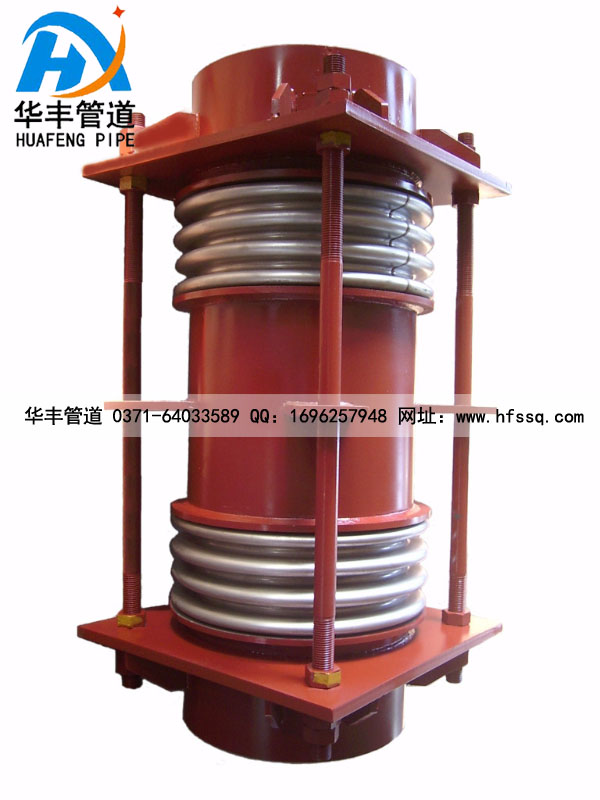

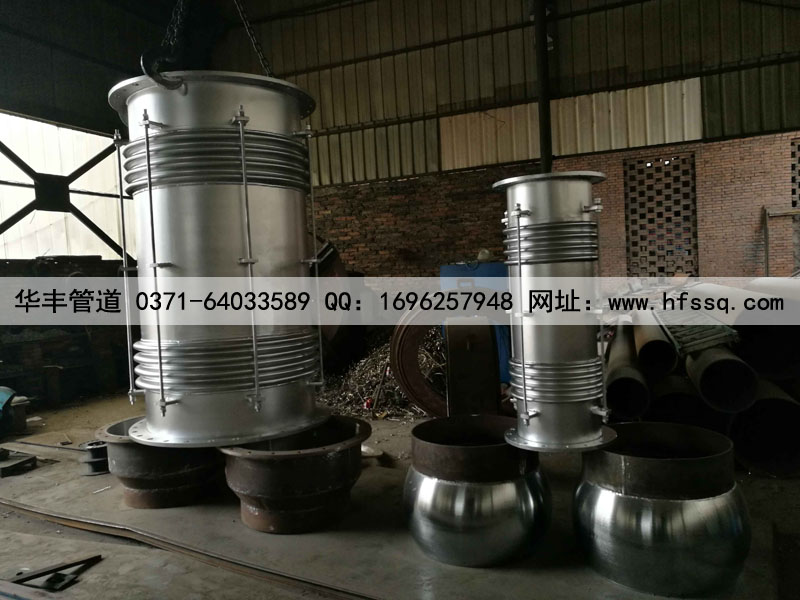

JDH型大拉杆横向波纹补偿器

名称：JDH型大拉杆横向波纹补偿器
标签： 补偿器波纹横向大拉杆

商品型号：JDH型

　　横向大拉杆波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，大拉杆波纹补偿器通常不用来补偿角位移。大拉杆波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆波纹补偿器能吸收管系任意平面内的横向位移。

全国咨询电话：13683712868 邮箱：[email protected]

获取优惠报价在线咨询设备

产品中心

PRODUCT CENTER

补偿器系列

伸缩器系列

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先生,魏女士
Q Q：1622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://pbilenko.com/
地　址：河南省巩义市西村开发区永安路南段211号

产品介绍
适用范围
CAD图纸
技术参数

　　大拉杆横向波纹补偿器(管道膨胀节,金属波纹管膨胀节)可以补偿弯曲管段的横向移位和角位移。大拉杆补偿器又叫大拉杆管道膨胀节,大拉杆金属波纹管膨胀节。



一、大拉杆横向波纹补偿器用途：

　　大拉杆波纹补偿器具有补偿量大、刚性浊、无介质压力推力、安全、无泄漏、造价低等优点，近年来在供热管网中广泛应用。

二、大拉杆横向波纹补偿器的结构及工作原理：

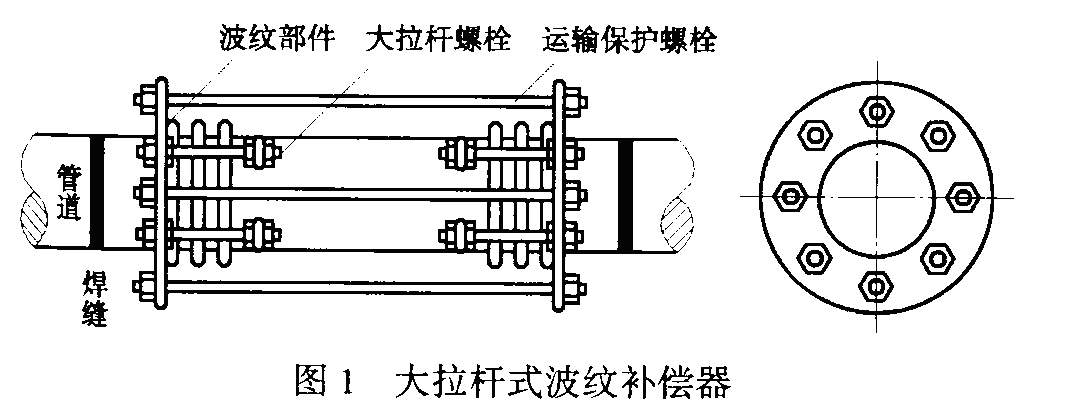

　　大拉杆波纹补偿器（又称复式拉杆）是由两个相同的波纹管及端管、端板和拉杆组成的挠性部件，通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。4根长拉杆能承受内压推力和其它附加外力的作用，拉杆两端的螺栓出厂前已调好间距，安装前大拉杆是松动的，在补偿器工作变形后，大拉杆可以起到限制变形量保护波纹管的作用。

三、大拉杆补偿器的特点及优势：

　　1、补偿量大，无内压推力，对支架推力小。

　　2、安全无泄露，正确冷紧。

　　3、造价低。

四、技术参数

　　型号：DN100-DN5000，压力级别0.1Mpa-2.5Mpa

　　连接方式：1、法兰连接 2、接管连接

　　横向补偿量：根据用户要求

安装注意事项：

　　1.保护波纹管

　　波纹管由多层很薄的不锈钢制成，是大拉杆补偿器的主要部件，所以在运输、安装、焊接时都应注意防止波纹管部位受损。

　　2.正确冷紧

　　冷紧安装可以获得更大的补偿量，也可以使补偿器处在很好的工作状态，冷紧时注意安装的冷紧口不可距补偿器过近，不允许靠补偿器变形来配合管道冷紧，防止安装中的不对中、不平整等其他应力作用在波纹管上拉伤补偿器。

　　3.不可受扭矩

　　在安装和工作的任何时候，补偿器本体都不可承受扭矩，以免破坏波纹管。

　　4.水平安装时不可承受管道重量

　　由于波纹管强度差、刚性小，不可承受除介质以外的作用力，因此水平安装时，补偿器两端离*近支架的距离应昼缩短，以免管道重力作用在波纹管上，引起波纹管变形甚至损坏。

通径	波数	压力等级MPa	横向补偿量mm/刚度N/mm						*大外径尺寸mm
DN			产品长度mm
mm			1200	1500	2000	2500	3000	3500
100	4+4	O.25	107/2.2	243/1.2	354/0.6	465/0.3	-	-	310
		0.6	107/2.2	243/1.2	341/0.6	447/0.3	-	-	310
		1	163/2.2	224/1.2	325/0.6	427/0.3	-	-	310
		1.6	Apr-91	127/2	187/1	247/0.6	-	-	310
		2.5	Aug-94	132/5	194/2	256/1	-	-	31O
125	4+4	O.25	181/2.8	251/1.5	369/0.7	487/O.4	-	-	360
		O.6	172/2.8	239/1.5	351/0.7	463/0.4	-	-	360
		1	161/2.8	224/1.5	330/O.7	435/0.4	-	-	360
		1.6	Nov-99	140/6	209/3	277/2	-	-	360
		2.5	Nov-94	133/6	197/3	262/2	-	-	360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0	-	-	410
		0.6	186/6	259/3.2	382/1.6	506/1.0	-	-	410
		1.O	122/10	170/6	251/3	332/2	-	-	410
		1.6	108/12	153/6	230/3	307/2	-	-	41O
		2.5	82/22	117/12	176/5	234/3	-	-	410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4	-	-	480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0	-	-	480
		1.O	101/20	143/10	213/5	283/3	-	-	480
		1.6	75/42	108/21	164/10	220/6	-	-	480
		2.5	59/69	86/35	130/16	176/9	-	-	480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5	-	-	580
		0.6	128/21	188/10	287/5	387/3	-	-	580
		1	109/35	159/18	243/8	328/5	-	-	580
		1.6	76/68	116/33	182/14	249/8	-	-	580
		2.5	64/122	98/58	154/25	210/14	-	-	580
300	4+4	O.25	144/17.6	174/8.4	287/3.7	379/2	-	-	660
		0.6	94/50	144/24	228/10	313/6	-	-	660
		1.O	-	127/39	202/17	277/10	352/6	-	660
		1.6	-	169/28	169/28	237/15	299/10	-	660
		2.5	-	91/113	148/47	215/26	262/16	-	660
350	4+4	O.25	100/26	157/14	254/5	352/3	-	-	750
		0.6	83/73	130/34	210/14	292/8	-	-	750
		1	-	117/54	190/23	263/13	337/8	-	750
		1.6	-	95/96	160/38	225/20	291/13	-	750
		2.5	-	81/158	135/63	190/34	246/21	-	750
400	4+4	0.25	-	146/16	238/7	330/4	423/2	-	780
		0.6	-	122/45	199/19	276/10	354/7	-	780
		1.O	-	109/74	177/31	246/17	315/11	-	780
		1.6	-	85/130	144/52	202/28	262/17	-	780
		2.5	-	-	112/88	157/47	203/29	250/20	780
450	4+4	O.25	-	134/20	216/8	299/5	383/3	-	870
		0.6	-	129/40	208/17	289/9	369/6	-	870
		1.O	-	109/68	176/29	244/16	312/1O	-	870
		1.6	-	-	115/9	162/48	210/29	258/20	870
		2.5	-	123/26	86/198	122/105	158/65	193/44	870
500	4+4	O.25	-	119/53	199/11	277/6	355/4	-	920
		O.6	-	99/90	193/22	267/12	342/8	-	920
		1.O	-	-	160/38	222/21	285/13	-	920
		1.6	-	111/54	101/127	43/66	186/41	229/27	920
		2.5	-	108/108	76/284	107/149	140/91	172/62	920
600	4+4	O.25	-	83/220	188/22	265/12	342/7	-	1010
		O.6	-	-	181/43	256/23	331/14	-	1O10
		1	-	98/82	319/88	197/47	254/29	-	1010
		1.3	-	-	98/182	143/93	187/56	232/38	1010
		2.5	-	-	82/307	119/157	156/95	193/63	1010
700	4+4	O.25	-	-	166/32	236/17	305/11	-	1140
		0.6	-	-	161/64	228/34	295/21	263/14	l140
		1.O	-	-	117/132	165/70	214/43	264/29	1140
		1.6	-	-	81/287	199/144	157/86	196/57	1140
800	4+4	O.25	-	-	146/45	208/24	27I/15	334/10	1240
		0.6	-	-	141/93	20l/49	262/30	323/20	1240
		1.O	-	-	102/182	146/95	190/59	235/40	1240
		1.6	-	-	69/402	103/200	137/119	170/79	1240
900	4+4	0.25	-	-	-	184/49	249/28	314/18	1370
		0.6	-	-	-	179/97	242/56	305/37	1370
		1.O	-	-	-	139/17111	188/99	237/64	1370
		1.6	-	-	-	103/369	139/213	176/139	1370
1000	4+4	0.25	-	-	-	194/52	266/30	340/19	1500
		0.6	-	-	-	194/104	266/59	340/38	1500
		1	-	-	-	148/185	204/106	260/68	1500
		1.6	-	-	-	108/146	148/237	189/153	1500
