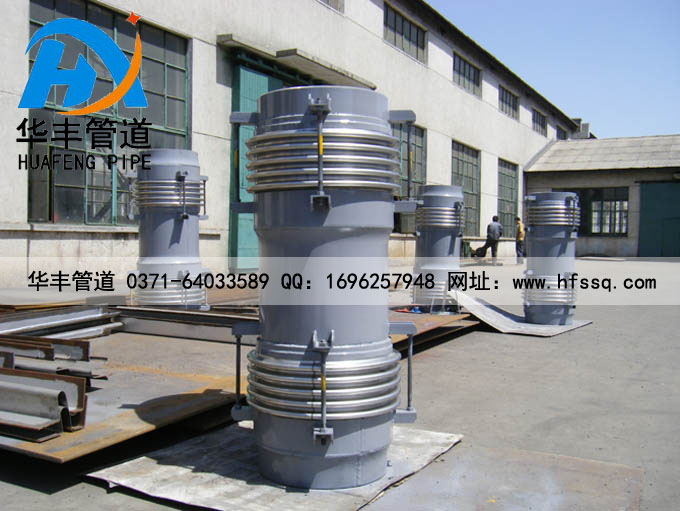

JXH型小拉杆横向波纹补偿器习惯上也叫膨胀节或伸缩节。由构成其工作主体的波纹管和短管、支架、法兰、导管等附件组成。小拉杆横向型补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，一吸收管线、导管、等由热胀冷缩等原因而产生的尺寸变化，或补偿管线的轴向和角向位移。也可用于降噪减震。
JXH型小拉杆横向波纹补偿器习惯上也叫膨胀节或伸缩节。由构成其工作主体的波纹管和短管、支架、法兰、导管等附件组成。小拉杆横向型补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，一吸收管线、导管、等由热胀冷缩等原因而产生的尺寸变化，或补偿管线的轴向和角向位移。也可用于降噪减震。

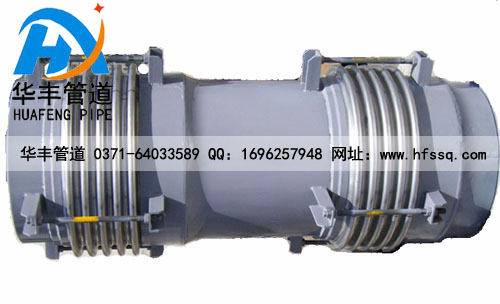

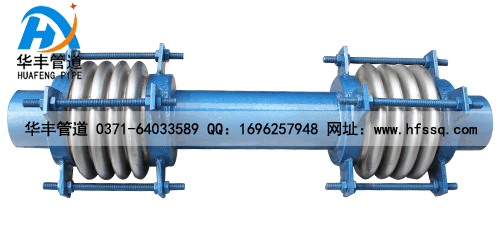

横向小拉杆波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。
如需原图请联系华丰在线客服
|
公称
通径
DN
|
压力 0.6Mpa
|
压力 1.0Mpa
|
压力 1.6Mpa
|
有效面积 A
cm 2
|
焊接端管
d × t
mm
|
总长
L
mm
|
重量
kg
F/H
|
|
轴向位移 / 轴向钢度 mm/
(N/mm)
|
横向位移 / 横向钢度 mm/
(N/mm)
|
轴向位移 / 轴向钢度 mm/
(N/mm)
|
横向位移 / 横向钢度 mm/
(N/mm)
|
轴向位移 / 轴向钢度 mm/
(N/mm)
|
横向位移 / 横向钢度 mm/
(N/mm)
|
|
100
|
32/210
|
96/8.0
|
28/252
|
86/9.6
|
26/302
|
Dec-78
|
154
|
0.8 × 4
|
1000
|
30
|
|
200/2.0
|
180/2.5
|
162/3.1
|
1500
|
36
|
|
306/0.89
|
275/1.1
|
248/1.3
|
2000
|
41
|
|
411/0.50
|
370/0.6
|
333/0.75
|
2500
|
47
|
|
125
|
33/170
|
83/18
|
31/204
|
78/21.6
|
29/245
|
75/25.9
|
180
|
33 × 4
|
1000
|
39
|
|
115/6.8
|
109/8.2
|
103/9.8
|
1500
|
43
|
|
198/3.5
|
188/4.2
|
178/5.0
|
2000
|
51
|
|
269/1.8
|
255/2.2
|
242/2.6
|
2500
|
62
|
|
150
|
32/290
|
65/21
|
30/348
|
61/25.2
|
27/417
|
58/30.2
|
299
|
59 × 4.5
|
1000
|
42
|
|
136/5.4
|
129/6.5
|
122/7.8
|
1500
|
53
|
|
107/2.4
|
197/2.9
|
186/3.5
|
2000
|
63
|
|
279/1.4
|
265/1.68
|
251/2.1
|
2500
|
74
|
|
200
|
48/326
|
72/47
|
43/391
|
68/56.4
|
40/469
|
65/70.5
|
531
|
19 × 6
|
1000
|
72
|
|
160/11
|
152/13.2
|
144/16.5
|
1500
|
89
|
|
250/5.0
|
237/6.0
|
225/7.5
|
2000
|
106
|
|
341/2.8
|
324/3.4
|
291/4.1
|
2500
|
123
|
|
250
|
46/400
|
127/20
|
43/480
|
114/25
|
38/576
|
108/30
|
774
|
73 × 8
|
1500
|
121
|
|
199/9.0
|
179/10.8
|
170/13.5
|
2000
|
150
|
|
271/5.0
|
257/6.0
|
231/7.5
|
2500
|
178
|
|
343/3.2
|
325/3.8
|
293/4.6
|
3000
|
206
|
|
300
|
59/336
|
134/25
|
56/403
|
127/30
|
50/483
|
121/36
|
1069
|
25 × 8
|
1500
|
146
|
|
213/11
|
202/13.2
|
192/15.8
|
2000
|
179
|
|
292/6.0
|
277/7.2
|
263/8.6
|
2500
|
213
|
|
372/3.8
|
353/4.6
|
335/5.4
|
3000
|
246
|
|
350
|
58/366
|
107/40
|
55/402
|
102/44
|
52/442
|
96/48
|
1263
|
77 × 8
|
1500
|
171
|
|
178/16
|
169/18
|
161/22
|
2000
|
208
|
|
250/8.5
|
237/10
|
226/12
|
2500
|
245
|
|
322/5.3
|
306/6.9
|
290/9.6
|
3000
|
282
|
|
400
|
57/415
|
92/58
|
54/48
|
87/63
|
51/492
|
83/69
|
1612
|
26 × 8
|
1500
|
192
|
|
154/23
|
142/25
|
135/27
|
2000
|
235
|
|
215/12
|
204/13
|
196/15
|
2500
|
278
|
|
278/7.7
|
264/9
|
250/11
|
3000
|
321
|
|
450
|
55/415
|
81/80
|
52/456
|
77/88
|
49/484
|
73/96
|
1995
|
78 × 8
|
1500
|
218
|
|
135/32
|
128/35
|
122/38
|
2000
|
268
|
|
189/17
|
180/19
|
171/21
|
2500
|
319
|
|
243/11
|
230/12
|
218/13
|
3000
|
370
|
|
500
|
90/746
|
36/241
|
72/895
|
32/260
|
58/984
|
29/281
|
2625
|
29 × 10
|
1400
|
535
|
|
68/89
|
62/96
|
56/104
|
1700
|
581
|
|
102/42
|
92/45
|
83/49
|
2000
|
627
|
|
126/28
|
113/30
|
102/32
|
2200
|
658
|
|
166/18
|
149/19
|
134/21
|
2500
|
704
|
|
198/12
|
178/13
|
160/14
|
2800
|
750
|
|
600
|
94/820
|
42/208
|
85/886
|
38/224
|
75/948
|
34/242
|
3590
|
30 × 10
|
1500
|
648
|
|
71/102
|
64/110
|
58/118
|
1800
|
702
|
|
106/47
|
95/51
|
86/55
|
2200
|
775
|
|
135/30
|
121/32
|
111/35
|
2500
|
830
|
|
168/21
|
156/23
|
141/25
|
2800
|
884
|
|
199/14
|
183/15
|
168/17
|
3200
|
957
|
|
注：大于DN600的产品可定制加工
|
